Toute installation de bornes doit être réalisée par un professionnel de l’électricité certifié IRVE.
Wallbox Copper SB 7-22kw, les caractéristiques principales
- Alimentation monophasée ou triphasée (3,7 kW à 22 kW)
- Gestion sécurisée des accès : Plug&Play ou par carte RFID
- Réglage de l’intensité de recharge entre 6A et 32A
- Interface myWallBox App via Bluetooth, Wifi et Web
- Détecteur de fuites courant intégré
- Bornier pour câble rigide 10mm²
- Kit de fixation murale inclus
Borne Wallbox Copper SB, la fiche complète.

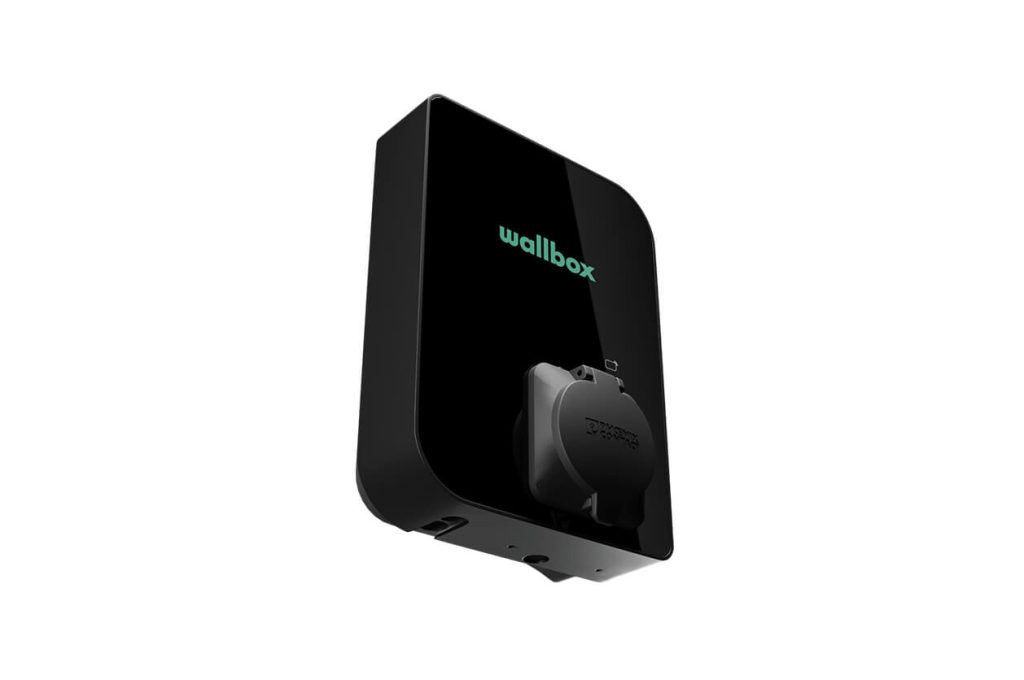

La Wallbox Copper SB est une borne de recharge AC intelligente et connectée, conçue pour un usage résidentiel, professionnel ou semi-public. Elle est équipée d’une prise Type 2 socket, compatible avec l’ensemble des véhicules électriques et hybrides rechargeables vendus en Europe.
La borne peut être installée sur une alimentation monophasée ou triphasée et délivrer une puissance de charge réglable de 3,7 kW à 22 kW, selon la configuration électrique du site. L’intensité de charge est ajustable, généralement entre 6 A et 32 A, ce qui permet d’adapter précisément la recharge à la capacité disponible et d’éviter toute surcharge électrique.
La recharge s’effectue en mode 3, garantissant un niveau élevé de sécurité et de fiabilité, aussi bien pour un usage domestique que professionnel.
Jusqu’à 22 kW pour un usage à domicile ou collectif.
La Wallbox Copper SB permet une recharge AC avec une puissance réglable jusqu’à 22 kW sur une installation triphasée, ou jusqu’à 7,4 kW en monophasé, selon l’alimentation électrique disponible.
Concrètement :
- en monophasé 7,4 kW, la borne permet de récupérer environ 30 à 35 km d’autonomie par heure de recharge, un niveau parfaitement adapté à une recharge nocturne à domicile
- en triphasé 11 kW, la recharge est deux fois plus rapide, idéale pour un usage quotidien intensif
- en triphasé 22 kW, lorsque le véhicule l’accepte, il est possible de récupérer jusqu’à 100 à 120 km d’autonomie par heure, ce qui permet de recharger une batterie importante en quelques heures seulement
La puissance est ajustable entre 6 A et 32 A, soit environ 1,4 kW à 22 kW, directement depuis l’application myWallbox. Ce réglage permet d’adapter la recharge à la capacité réelle de l’installation électrique, tout en évitant toute surcharge.
Cette souplesse fait de la Wallbox Copper SB une solution adaptée aussi bien aux particuliers souhaitant optimiser leurs temps de recharge, qu’aux entreprises et copropriétés recherchant une borne performante et évolutive.
Pilotage intelligent via l’application myWallbox
Grâce à sa connectivité Wi-Fi, Bluetooth et Ethernet, la Wallbox Copper SB se pilote facilement via l’application myWallbox, accessible sur smartphone (iOS et Android) et navigateur web.
Depuis l’application, il est possible de :
- démarrer ou arrêter une recharge à distance
- régler l’intensité et la puissance de charge
- programmer les sessions de recharge sur des plages horaires définies
(heures creuses, par exemple) - consulter l’historique et le suivi de consommation
- gérer les utilisateurs et les accès via badges RFID
- activer la gestion dynamique de la charge (Power Boost)
- répartir la puissance entre plusieurs bornes grâce au Power Sharing
La borne est également compatible avec le protocole OCPP 1.6j, permettant son intégration à des plateformes de supervision et de gestion de recharge pour les entreprises, copropriétés ou flottes de véhicules.

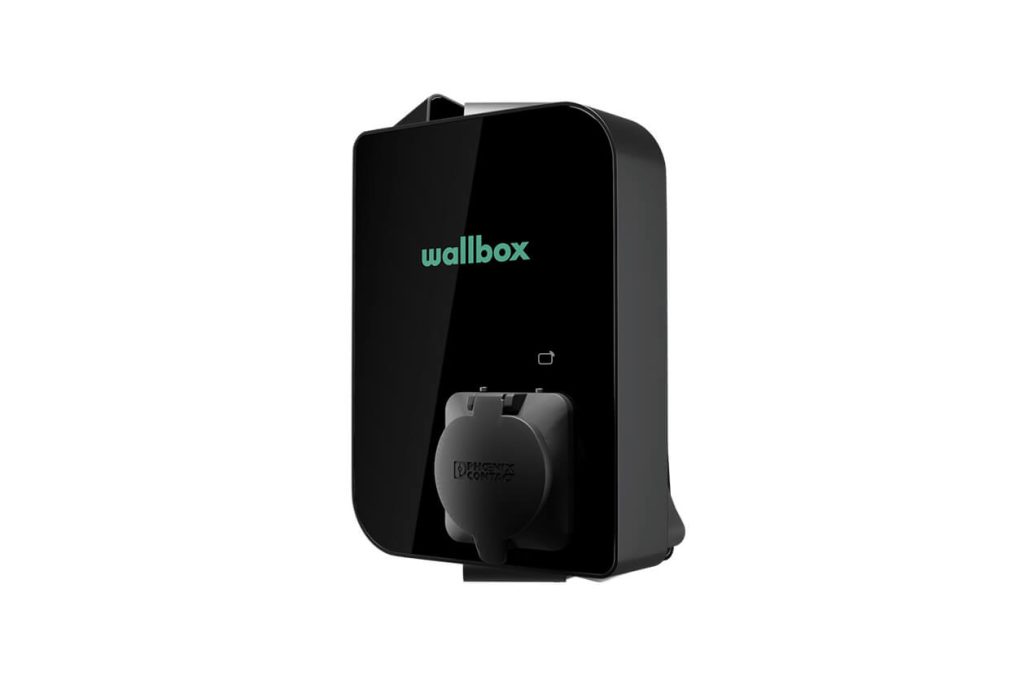

Prise Type 2 socket pour une compatibilité avec tous les véhicules électriques
La Wallbox Copper SB est équipée d’une prise Type 2 socket, standard européen utilisé par la grande majorité des véhicules électriques et hybrides rechargeables commercialisés en Europe.
Ce format avec prise non attachée signifie que le câble de recharge n’est pas fourni avec la borne. Il doit être acheté séparément, ce qui offre une grande flexibilité d’utilisation :
- possibilité d’utiliser différents câbles selon les véhicules
- remplacement facile du câble en cas d’usure
- solution particulièrement adaptée aux installations partagées comme les copropriétés, parkings d’entreprise ou sites professionnels
La recharge s’effectue en mode 3, garantissant un haut niveau de sécurité, avec une communication permanente entre la borne et le véhicule afin d’adapter automatiquement la puissance de charge.
Contrôle d’accès par badge RFID pour une recharge sécurisée
La Wallbox Copper SB intègre un lecteur de badge RFID, permettant de restreindre l’accès à la recharge aux seuls utilisateurs autorisés.
Cette fonctionnalité est particulièrement adaptée aux environnements professionnels, collectifs ou semi-publics, où plusieurs utilisateurs peuvent accéder à la borne. Chaque session de recharge peut être déclenchée uniquement à l’aide d’un badge RFID enregistré ou via l’application myWallbox.
Le contrôle d’accès par badge RFID permet notamment :
- d’éviter les recharges non autorisées
- de gérer plusieurs utilisateurs sur une même borne
- de sécuriser l’usage dans un parking partagé
- de faciliter le suivi des recharges par utilisateur selon la configuration logicielle
Associé à l’application myWallbox et à la compatibilité OCPP 1.6j, le système RFID fait de la Copper SB une solution parfaitement adaptée aux entreprises, copropriétés et flottes de véhicules électriques.

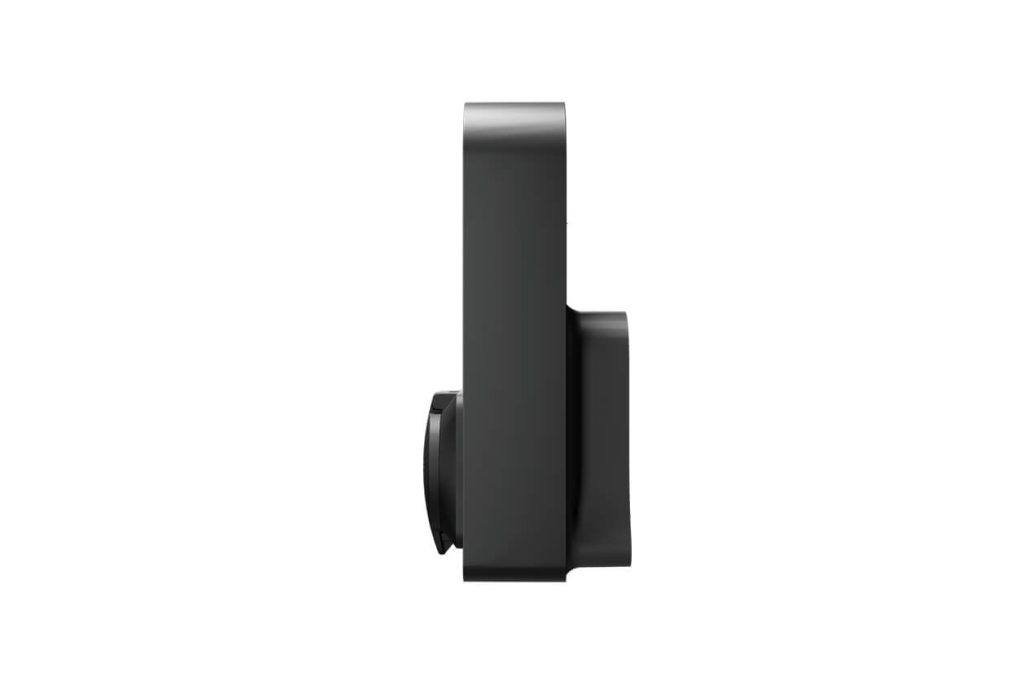

Une borne compacte, robuste et adaptée à l’extérieur
La Wallbox Copper SB présente un format compact avec des dimensions d’environ 26 × 19,2 × 11,3 cm, pour un poids d’environ 2 kg.
Elle est conçue pour une installation en intérieur comme en extérieur, grâce à :
- Indice IP54 : protection contre la pluie et la poussière
- Indice IK10 : haute résistance aux chocs
La borne peut ainsi être installée sur un mur de garage, un parking résidentiel ou un site professionnel, sans abri spécifique, tout en garantissant une utilisation fiable et durable.
Les accessoires compatibles avec cette borne
Les accessoires suivants ne sont pas fournis avec la borne et peuvent être ajoutés en option selon la configuration de l’installation.
Pour une installation triphasée, le Power Boost avec compteur EM340 permet de gérer dynamiquement la puissance de charge en fonction de la consommation électrique du site.
Pour une installation monophasée, le Power Boost avec compteur EM112 assure la même fonction de gestion intelligente de la charge afin d’éviter toute surcharge.

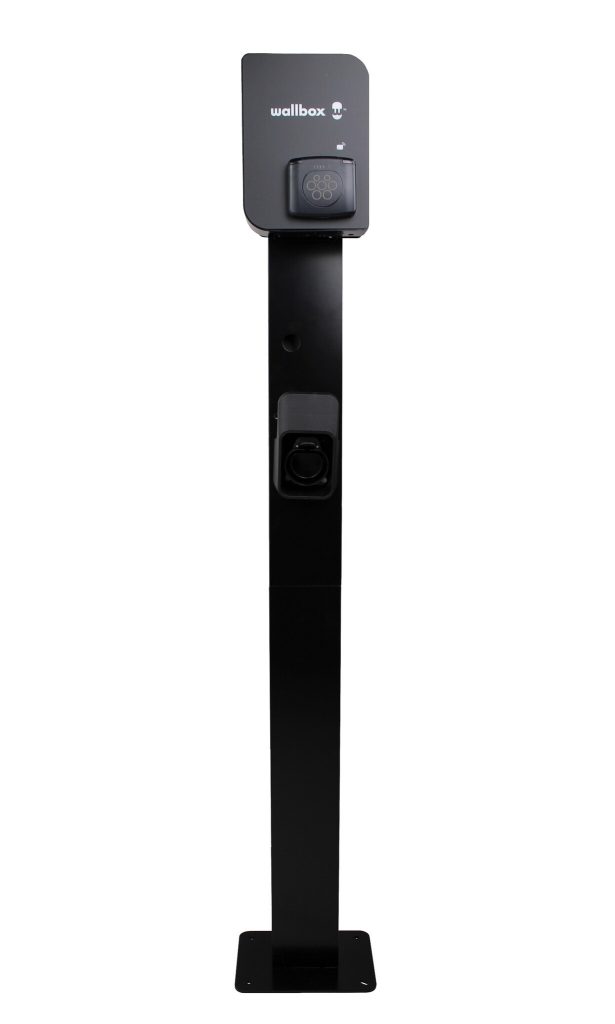

Un pied Wallbox standard est également disponible pour installer la borne sur pied lorsque la fixation murale n’est pas possible.
Protections électriques à prévoir pour l’installation
La Wallbox Copper SB intègre un dispositif de détection de courant de fuite continu (DC 6 mA).
Les protections électriques à installer en amont ne sont pas fournies avec la borne et doivent être prévues lors de l’installation.
Pour une installation en monophasé
- Interrupteur différentiel 40 A Type A Hi 30 mA 2P + N : un différentiel de type A est suffisant, la protection DC étant intégrée à la borne.
- Disjoncteur 40 A 2 pôles courbe C 10 kA
Pour un installation en triphasé
- Interrupteur différentiel 40 A Type A Hi 30 mA 4 pôles : le type A Hi est conforme grâce au détecteur de courant de fuite continu intégré.
- Disjoncteur 40 A 4 pôles courbe C 10 kA
L’installation doit être conforme à la norme NF C 15-100 et réalisée par un installateur qualifié IRVE.
Spécifications techniques Wallbox Copper SB 3.4 – 22kW
| Réf. | CPB1-W-2-4-8-002 |
| Marque | Wallbox |
| Fabricant | Wallbox |
| Pays de fabrication | Espagne |
| Garantie | 2 ans |
| Code HS | 85371091 |
| Code EAN | 8436575274652 |
| Système | Wallbox Copper SB |
| Type | Sobre + obturateur |
| Nombre de prises | 1 |
| Option câble | Câble inclus |
| Câble EV | Type 2 |
| Nombre de phases | 3 phases |
| Puissance de charge | 22 kW |
| La communication | Wifi, Ethernet, Cellulaire, Bluetooth |
| Propriétés | Partage du pouvoir |
| Niveau de protection (IP) | IP54 |
| Convient pour montage extérieur | Oui |
| Wi-Fi | Oui |
| Ethernet | Oui |
| Hauteur (mm) | 260 |
| Largeur (mm) | 113 |
| Poids (kg) | 2 |
